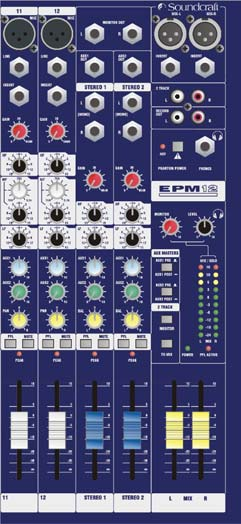

Soundcraft EPM多用途調音臺
EPM是一種專為錄音、現場演出、固定安裝系統或廣播電臺等用戶設計的操作簡單、使用容易、具有優秀音頻特性的調音臺。有三種型號：EPM6（6個單聲道輸入），EPM8（8個單聲道輸入）和EPM12（12個單聲道輸入）。Soundcraft EPM的最大特點是：實出的優秀音質、容易理解和條理性很強的控制面板和采用著名的GB30話筒前置放大器。這種話筒前置放大器可提供大的信號動態范圍和精細調節的話筒信號控制。話筒和線路信號輸入采用平衡連接的XLR連接器和1/4″的話筒插座。采用XLR平衡連接的立體聲主輸出插座可實現與其他的專業設備最佳的匹配連接。在每個聲道中和混音輸出通道中還沒有信號插入點，用于外接信號處理。通過另外增加的支架耳朵，EPM調音臺可以很快變?yōu)檫m合于支架安裝的調音臺，這種支架安裝調音臺可用于流動演出或家庭應用。3種型號的調音臺的高度為7U標準機架空間。因?yàn)槿啃盘?hào)途徑（從前置放大級、通過濾波和EQ）的電平是恒定改變的，所以EPM調音臺的全部輸入端都設有峰值LED指示器。這些LED監視指示器從線路途徑的不同點接入，以確保不會發生問題。立體聲主混音輸出設備有一個10段LED指示表，與SOLO指示器一起顯示任何一個SOLO通道或AUX主控器。這些LED顯示器在處理峰值信號時，采用比例點亮方法指示信號電平，可以利用裝置的全部信號，動態范圍，使任何輸入信號都可達到最大值。
主要特點：
用比例點亮LED方法監視多點信號通道的工作情況（話筒前和話筒后、EQ后和推子后）
精細、超線性的GB30話筒前置放大器
為電容話筒提供真正專業的+48V幻象電源
為外部信號提供專業的插入點
6路、8路和12路單聲道輸入和2個立體聲輸入
2路輔助發送，全部可用開關切換到推子前或推子后
內部電源供電
簡單的可選架子安裝
單聲道輸入
話筒輸入（Mic Input）
一個平衡連接的XLR連接器，接受平衡或不平衡的話筒信號輸入。-128dBu等效輸入噪聲的低噪聲話筒前置放大器，透亮、安靜的音質。
線路輸入（Line Input）
一個平衡連接的1/4″話筒插座，連接平衡或不平衡的電子樂器信號，如鍵盤樂器。
插入(Input)
用作壓縮器中音色調整或增加的EQ及其他信號處理器。如果需要，還可用于多聲軌錄音。
增益(Gain)
每個輸入端，有一個旋轉增益控制器，調節輸入信號增益，增益調節范圍為+5—+60dB。前置放大器中的線性電路傳送平滑的增益控制
EQ部分
分成3段均衡。HF高頻段為12KHz以上的頻率提供15dB的提升或衰減。兩個中頻掃頻控制器，為140Hz—3KHz的中頻頻率范圍提供15dB的提升或衰減。LF低頻控制為低于80Hz的頻率提供±15dB的提升或衰減。
AUX輔助部分
為分離發送的監聽信號混音，或用每個輸入通道上的2個AUX發送全部需要的娛樂信號。每個AUX母線可切換到主控推子的前面或后面。
聲像控制、啞音（Muting）和SOLO
每個通道上的pan聲像調節范圍包含左，中，右立體聲的全部聲像位置控制。啞音按鍵衰減全部信號。SOLO按鍵給監聽傳送獨湊信號。
推子（Faders）和信號指示表
每個單聲道有一個60mm行程的平滑的推子（衰減器）和指示超過+17dBu的峰值LED指示器
立體聲輸入
輸入連接器
立體聲輸入信號經由平衡連接的1/4″輸入插口傳送其他專業音頻設備最好的聲音信號。
EQ部分
有兩個固定頻率的控制器。HF高頻信號的控制頻率點為12KHz，LF低頻信號的控制頻率點為80Hz，調節范圍為±15dB.
AUX輔助部分
每個立體聲輸入通道有2個AUX發送。根據主控制部分的選擇，信號可以發送到推子前或推子后，作為監聽混音使用或用作效果處理。
平衡（Bal）、啞音（Muting）和前置監聽（PFL）
平衡控制調整發送到左聲道和右聲道的各種信號。啞音和SOLO按鍵按單聲道輸入操作，衰減或SOLO立體聲通道，按SOLO按鍵母線推子前的信號送到耳機，控制房間輸出和指示表。
推子和指示表
每個單聲道通道有一個60mm長行程的推子和一個信號峰值電平超過+17dBu的LED指示器。
輸入連接器
立體聲輸入由一個平衡連接的1/4″話筒插座連接，輸入其他專業音頻設備送來的信號。
EQ
有兩個調節衰減提升的控制器，調節范圍為±15dB，高頻調節頻率為12KHz，低頻調節頻率為80Hz。
AUX輔助發送電平調節
立體聲輸入通道有2個AUX發送電平調節。信號可（根據用于混音監聽或效果處理）由主控制選擇從推子前或推子后發送。
平衡、啞音和預選監聽
信號發送到左聲道和右聲道數量的平衡調節控制。啞音和獨湊（SOLO）按鍵的操作同單聲道輸入。按下SOLO，推子前的信號送到監聽耳機、控制房間輸出和指示表。
推子和過載指示
每個立體聲通道有一個60mm行程的平滑推子和一個指示信號峰值電平超過+17dBu的LED指示器。
主控制部分
幻象電源
+48v幻象電源經由一個按鍵提供，激活時，LED點亮。
2軌跡錄放機輸入和輸出
2軌跡錄放機的輸入和輸出是用不平衡連接的RCA連接器。放音監聽的路徑為輸入到監聽系統或監聽耳機。放音的混音路徑為放音信號直接混音，代替任何存在的信號。
監聽輸出和混音插入
平衡連接的1/4″話筒插座連接器
混音輸出和單聲道相加
左聲道和右聲道混音主輸出采用平衡連接的XLR連接器。
回放電平
2聲道回放輸入提供回放增益電平控制
監聽和耳機輸出電平
發送到監聽輸出和耳機的輸出電平可以用這兩個旋轉電位器調節。當一付耳機插入調音臺的耳機插孔時，監聽輸出仍由調音師同時收聽操作。
推子和指示表
用2個60mm行程的推子控制立體聲混音的總輸出電平。兩排3種顏色的10段峰值LED電平表監視左、右聲道輸出電平。電平表通常用于跟隨選擇監聽的電平指示。因此按下PFL（推子前監聽）或AFL（推子后監聽）時，LED電平表也同時切換到監聽選擇的位置，并且SOLO AFL/PFL的LED將點亮。
